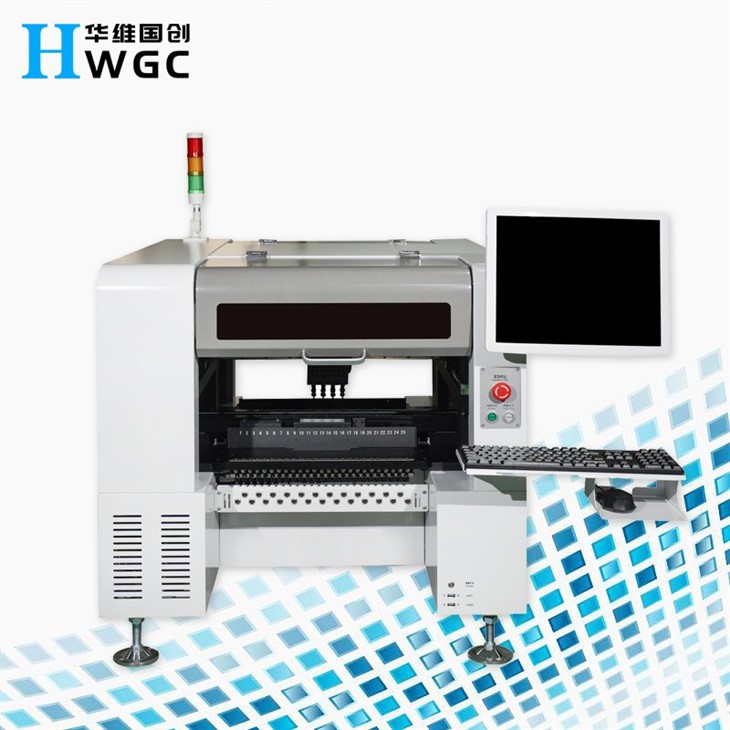

-MÀQUINA DE PICKANDPLACEMÀNICA d'avantguarda per a dissenys complexos de PCB
La tecnologia de muntatge en superfície (SMT) és un dispositiu automatitzat per muntar amb precisió components electrònics (com resistències, condensadors, circuits integrats, etc.) a una placa de circuit imprès (PCB). És un dels equips bàsics indispensables en la fabricació electrònica moderna i s'utilitza àmpliament en electrònica de consum, electrònica d'automoció, control industrial, equips mèdics i altres camps.
Introducció al producte
La tecnologia de muntatge en superfície (SMT) és un dispositiu automatitzat per muntar amb precisió components electrònics (com resistències, condensadors, circuits integrats, etc.) a una placa de circuit imprès (PCB). És un dels equips bàsics indispensables en la fabricació electrònica moderna i s'utilitza àmpliament en electrònica de consum, electrònica d'automoció, control industrial, equips mèdics i altres camps.
Equips equipats amb càmera de grau-industrial, millor rendiment i estabilitat. El sistema d'identificació visual d'-banda d'ajuda nacional de Huawei pot completar la identificació sincrònica dels elements de pedaç sota la càmera multicanal en mil·lisegons de temps i corregir els resultats d'identificació, per garantir la col·lecció d'imatges de components d'alta-qualitat, i transmetre dades de components més precises i dades de coordenades al sistema de processament central, per tal d'obtenir dades de muntatge més precises.
La màquina de pegat adopta l'estructura de pòrtic, sota el control de la unitat central de processament, a través de l'enllaç sincrònic multi-de l'eix X, Y, Z, A, per completar l'acció de muntatge dels components. El seu funcionament adopta l'algoritme d'inserció lineal per realitzar el sistema d'accionament del servomotor de CA amb un circuit de control totalment síncron, minimitzar la vibració interna i assegurar el moviment suau de la direcció dels eixos X, Y, Z i A, fent que el posicionament dels components i el muntatge multi-angle sigui més precís. Tot el sistema té una velocitat de resposta ràpida, baix soroll i un funcionament suau.
|
Nombre de caps de col·locació |
4(alta-precisió) |
|
Nombre de safates IC |
48 |
|
Nombre d'alimentadors |
50/44 (subjecte a alimentador de 8 mm) |
|
Precisió de posicionament |
0,01 mm |
|
Precisió de muntatge repetida |
0,05 mm |
|
Gamma de velocitat de muntatge de resistència |
Components de capacitat de 5000-8000Pcs/h |
|
Components aplicables |
Resistència, condensador, xip, perla de llum 0201-30 * 30 mm, etc. |
|
Àrea màxima suportada de PCB |
50*50mm-(50F)350*190mm /(44F)350*260mm |
|
Alimentadors |
alimentador elèctric, alimentador pneumàtic, alimentador vibratori, safata IC, etc. |
|
Dispositius de reconeixement |
càmera de marca x1, càmera de reconeixement ràpid x4, càmera d'alta-precisió x1 |
|
Alçada màxima dels components aplicables |
Menys o igual a 7 mm |
|
Mode de transport de PCB |
entrada de tres-etapes, connexió automàtica d'esquerra a dreta, posicionament automàtic de PCB |
|
Marcar el posicionament |
manual / automàtic |
|
Mètode de programació |
programació automàtica després d'importar manualment fitxers de coordenades PCB |
|
Sistema de control |
Sistema de control HuaweiGuochuang |
|
Longitud màxima del pas de l'eix XY |
629 mm * 679 mm |
|
Pistes de l'eix XY |
Guia de moviment lineal + Destornillador |
|
Mode de moviment de l'eix XY |
enllaç intel·ligent d'acceleració i desacceleració de corba i línia, algorisme d'interpolació lineal integrat. |
|
Ordinador de control |
ordinador de control industrial amb processador Intel d'alt rendiment- |
|
Mètode d'ajust de les pistes |
elèctrica |
|
Interval de tampó de broquet |
4,5 mm |
|
Longitud màxima del pas de l'eix Z |
20 mm |
|
Interval d'angle per a components |
± 180 graus |
|
Motor |
Sèrie de servomotors de CA |
|
Conductor |
controlador DSP{0}}d'alta velocitat |
|
Requisits de subministrament d'aire |
filtre d'aigua d'oli, superior o igual a 50L, filtre de pols i estabilitzador de pressió d'aire, etc. |
|
Subministrament al buit del broquet |
generador de buit que integra la funció d'explosió de buit d'alta{0}}velocitat |
|
Interval de pressió de subministrament d'aire |
0,5-0,7Mpa |
|
OS |
Recerca i desenvolupament independent SMT OS intel·ligent basat en Windows |
|
PCB requereix |
Vora de procés de 3-5 mm en mode automàtic |
|
Visualització de la visió |
Pantalla de control industrial de 17 polzades |
|
Cable |
cable flexible durador (10 milions de vegades) |
|
Font d'alimentació |
220V 50/60Hz |
|
Potència mitjana |
600W |
|
Dimensions de la màquina |
màquina d'escriptori 1140 * 900 * 900 mm |
|
Pes |
(màquina d'escriptori) 210 kg (màquina vertical) 280 kg |
Etiquetes populars: Màquina-de puntera per a dissenys complexos de PCB, Xina, fabricants, proveïdors, fàbrica, personalitzada, a l'engròs, barata, llista de preus, preu baix, descompte de compra
Potser també t'agrada
-

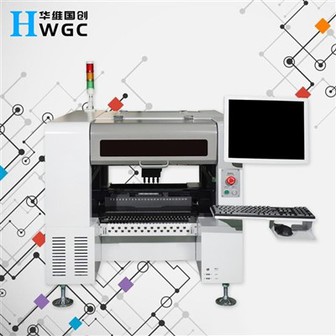

Sistema intel·ligent de selecció i col·locació
-
